Panoramica

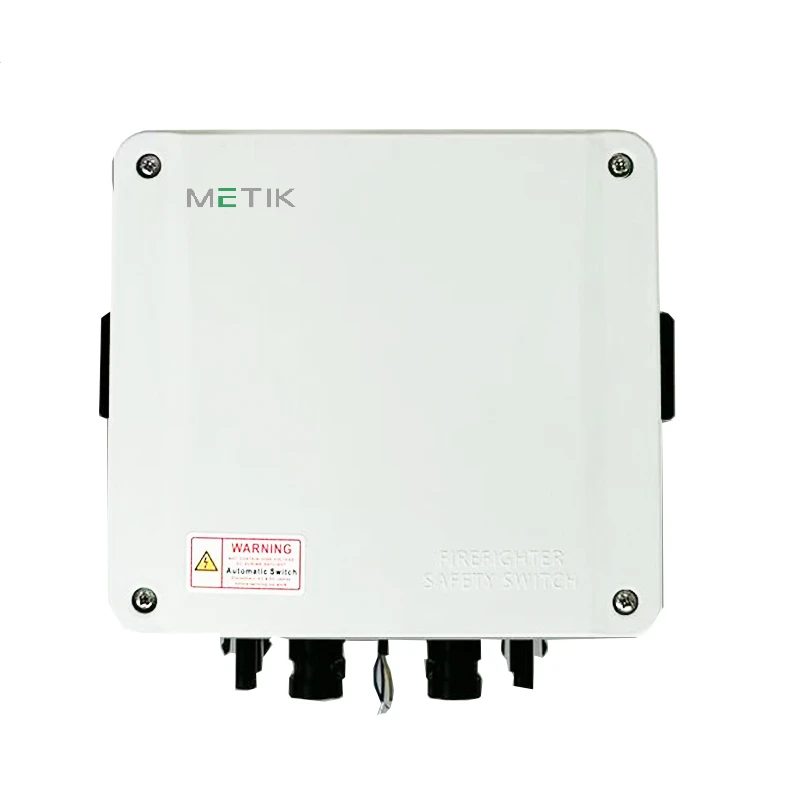

Lu Fireman Switch è un simulaturi spicializzatu di disconnessioni DC pisanti stallatu vicinu â matrici sulari dû tettu. Lu sò scopu principali è chiḍḍu di furniri n'isolamentu elèttricu automaticu o manuali dê linii di salvatagghiu a currenti diretta (DC) a àuta tinzioni ca attraversunu n'edificiu duranti n'emergenza.
Spicificazzioni tècnichi
|
Paràmitru |
Spicificazzioni |
|
Tinzioni màssima dû sistema |
1000V / 1500V CC |
|
Currenti upirativa nominali |
16A / 32A / 40A / 55A |
|
Cunfigurazzioni dû polu |
2P / 4P / 4B (supportu duppiu MPPT) |
|
Valutazzioni di isulamentu e surgimentu |
Uimp 8kV |
|
Durata miccànica |
>10.000 upirazzioni |
|
Risistenza elèttrica |
>1.500 cicli di disconnessioni di càrricu cumpletu- |
|
Alimentazzioni di cuntrollu |
100-240V CA, 50/60Hz |
Carattirìstichi chiavi
Estinzioni di l'arcu magnèticu:Li càmiri di estinzioni a arcu magnèticu brivittatu supprimunu l’archi DC sutta li catigurìi d’utilizzu IEC 60947-3, arridducennu l’erusioni dû cuntattu pi mantèniri li punti di rifirimentu dâ risistenza ô cuntattu a longu tèrmini.
Intigrità strutturali a timpiratura auta-:Lu recintu di policarbunatu manteni la diffirenza miccànica nominali e la risistenza a l'impattu sutta l'irradiazzioni sulari supra lu tettu nzinu a nu limiti ambienti di 85 gradi.
Attuazzioni miccànica guidata dâ primavera-:La molla di archiviazzioni guidata dû muturi- si rilascia miccànicamenti ntra 150 ms quannu si perdi putenza di cuntrollu CA, eseguennu l'isulamentu fìsicu DC pi suddisfari li mannati di arrestu viloci rimoti.
Recintu sigillatu IP66 cu spurtazzioni ntigrata:Alloggiu stabbilizzatu UV-dutatu di na valvula a mimbrana ca equilizza la prissioni-pi livari la cundinsazzioni nterna dê fluttuazzioni di timpiraturi diurni senza cumprumittiri la prutizzioni di l'ingressu IP66.
Pricisioni di produzzioni
Assemblaggiu autumàticu e cuntrollu dâ qualità
Li linii di pruduzzioni ùsanu stazzioni di fissaggiu autumatizzati cu registrazzioni diggitali pi assicurari na forza di strincimentu uniformi nta tutti li giunturi strutturali.
Verificazzioni di l'ingressu e di l'ermeticità
Ogni unità sìngula subbisci test autumatizzati di prissioni-caduta pi virìficari l'intigrità dâ sigillatura IP66 prima di l'imballaggiu finali.
Provi diilèttrici di rutina
Tutti l’unità pàssanu l’ispezzioni ottica autumatizzata (AOI) pi l’elittronica di cuntrollu, siguita di nu test di isulamentu CA di 3,5 kV pi virìficari li capacità di risistenza diilèttrica.
AQL 0.4 Verifica e provi ambientali
Urna cundimentu mattu pillintiscu nibh. Nteru vitae è sulu magna.
Termini cummirciali
Opzzioni MOQ e OEM:La quantità mìnima di l'òrdini è di 200 unità pî mudelli standard; li protocolli di marcatura e cunfigurazzioni OEM su misura addumànnunu almìenu 1.000 unità.
Imballaggiu ISTA-3A e ISPM-15:Speditu nta cartuni ondulati a 5 strati a duppiu muru cu nserti di schiuma HDPE mudellati su misura, pallettizzati supra pallet di lignu trattati a caluri e fumigati.
Ottimizzazzioni dî cuntinitura:Nu cuntinituri standard di 20GP po ospitari nzinu a 5.400 unità 'mpacchettati, ottimizzannu l'efficienza dô vulumi e abbassannu li costi di trasportu oceanicu pi unità.
Tempu di pruduzzioni:Cumpletamentu dû primu lottu entru 25 jorna ùrbani doppu-dipòsitu; ordini ricurrenti ri cuntrattu cupertu ‘nviati ‘ntra 10 jorna ùra.
Sustinuti li ncutermi:Disponìbbili li cunnizzioni di cunsigghiu FOB, CIF e DDP.
Supportu doppu-Vinnita
Garanzia funziunali di 5 anni:Copri la sostituzzioni dû 100% di guasti funziunali miccànici o elèttrici sutta li paràmitri upirativi standard.
SLA tècnicu 24 uri supra 24:Li dumanni ncapu la cumpatibbilità di ncigniria e griglia arricìvunu na risposta tecnica furmali dû gruppu di R&S ntra 24 uri.
Campioni di valutazzioni ncignirìstica:Unità ri valutazzioni disponìbbili pâ qualificazzioni ri labburatoriu e test ri cumpatibbilità dû ‘nvirtituri-.
Dispunibbilità di ricambi pi 15 anni:Furnitura cuntinua garantita di cumpunenti a furma miccànica esatta e ricambi nterni doppu l'acquistu.
Protocollu di sustituzzioni anticipata:Doppu la virìfica di n’eventu di difettu siriali (ca supira lu tassu di guastu dû campu dû 0,1%), l’unità di sostituzzioni vennu traspurtati subbitu pi ridùciri ô minimu li tempi di inattività dû situ.
FAQ
D: Quali certificazzioni ntirnazziunali di sicurizza è cunfurmi lu Fireman Switch?
R: Lu cummutaturi dû focu è pruggittatu e tistatu nnâ catigurìa di utilizzu IEC 60947-3 DC pi applicazzioni di disconnessioni fotuvultàica, cummigghiannu tinzioni nominali nzinu a 1000V DC e 1500V DC. La ducumintazzioni di marcatura CE e li rapporti di test di tipu di terzi parti ca virìficanu la valutazzioni di l'impulsu di surge di 8kV e la prutizzioni contra l'ingressu IP66 su' dispunìbbili pi èssiri scaricati doppu la riggistrazzioni dû pruggettu.
D: Stu cummutaturi po èssiri ntigratu nne sistemi nvirtura sulari esistenti?
R: Iè. Lu cummutaturi suporta cunfigurazzioni a poli 2P e 4P cu capacità di nput MPPT duppiu, facennulu cumpatibbili câ majurìa di l'archititturi di nvirtura a stringa di pruduttura comu SMA, Huawei e Fronius nnê classi di sistemi 1000V DC e 1500V DC.
D: Comu veni virìficata la suppressioni di l’arcu ‘n cunnizzioni upirativi riali?
R: La suppressioni di l'arcu è cunvalidata attraversu li provi di risistenza IEC 60947-3 a currenti nominali (16A a 55A) e vurtaggiu di caricu DC cumpletu, cunfirmannu ca li càmiri di estinzioni a arcu magnèticu brivittatu arrivanu â risistenza di cuntattu richiesta cchiù granni o avali a 1,500. dintra li spicificazzioni.
D: Chi succedi si l'alimentaturi di cuntrollu fallisci?
R: Quannu la putenza di cuntrollu CA (100-240V) veni pirduta, l’attuaturi miccànicu a molla si rilascia ntra 150 ms e apri fisicamenti li cuntatti DC senza nuḍḍu cumannu elèttronicu.
D: Comu è assicurata l'affidabbilità a longu tèrmini ntra li lotti di pruduzzioni?
R: Ogni batch di pruduzzioni veni cuntrullatu secunnu li standard ISO 2859-1 AQL 0.4, cu campioni casuali suggetti a ciclu tèrmicu di -40 gradi a +85 gradi e test autumatizzati di risistenza diilèttrica CA a 3,5 kV ntô 100% di l’unità.
D: L'interruttori è adattu pi l'ambienti estremi supra lu tettu?
R: Iè. Lu recintu di pulicarbunatu sigillatu IP66-risisti a timpiraturi ambientali cuntinui nzinu a 85 gradi sutta l'irradiazzioni sulari diretta, e la valvula a mimbrana ntigrata ca equilizza la prissioni evita la cundinsazzioni nterna di l'oscillazzioni di timpiraturi cutiddiani senza cumprumittiri la prutizzioni di l'ingressu.
D: Quali tipu di manutinzioni è nicissariu doppu l'installazzioni?
R: Nun è nicissariu nuḍḍu mantinimentu nternu. L'unica manutinzioni cunsigliata è n'ispezzioni visiva annuali dâ turcenti dû tirminali (strincimentu a li 2,5 Nm spicificati ntô manuali di stallazzioni) e na prova funziunali dû signali di spustamentu rimotu pi cunfirmari l'attuazzioni di 150 ms.
D: Lu dispusitivu pò èssiri usatu nta sistemi FV cunfurmi a l’arrestu rapidu?
R: Iè. Quannu è cabblatu comu inizziaturi di arrestu rapidu a liveḍḍu array- e culligatu a nu signali di cuntrollu CA di n'invirturi cunfurmi, lu cummutaturi suddisfa li riquisiti di arrestu rapidu NEC 2017 §690.12 pi sistemi stallati supra o nta l'edifici.
D: Comu è assicurata a cunsistenza dû pruduttu nnî granni ordini?
R: Pî ordini ranni, li audit dû batch AQL 0,4 offri nu campionamentu statisticamenti robustu-a chistu liveddu ri accittàzzioni, nu batch ri 5.000 unità avissi bisognu ri zeru difetti nnô campioni ri 200 unità pì passari, assicurannu 'na qualitàti ri uscita assái àvuta.
D: Quali sunnu li principali scinari di fallimentu ca lu sistema è pruggittatu pi evitari?
R: Li tri scinari di guastu principali ca l’indirizzi dû pruggettu su’ la saldatura a cuntattu sutta currenti di ngressu auta, l’arcu nun cuntrullatu duranti la discunnissioni dû càrricu direttu, e l’isulamentu ncumpletu causatu di nu guastu dû circùitu di cuntrollu.
